制冷型光谱仪

SR2000/1000-TEC制冷型高感度光谱仪

Model 1: SR2000-TEC
SCM2000系列高性能TE制冷型光谱仪，光机使用Hamamatsu 2048x122 pixel 的背照式制冷型面阵感测器和18bitA/D，并优化内部电路系统，使信噪比达到1000：1，动态范围达到100000：1。优化的光路设计，可更换式的狭缝设计，使得这款光谱仪非常适用于萤光检测、拉曼光谱测量以及其它微弱光谱信号量测。

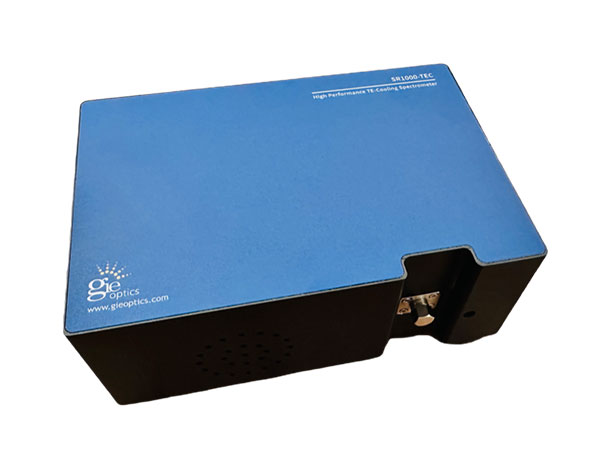

Model: 2 SR1000-TEC
SCM1000系列高性能TE制冷型光谱仪，光机使用Hamamatsu 14x58 pixel 的背照式制冷型面阵感测器和18bitA/D，并优化内部电路系统，使信噪比达到1000：1，动态范围达到100000：1。优化的光路设计，可更换式的狭缝设计，使得这款光谱仪非常适用于萤光检测、拉曼光谱测量以及其它微弱光谱信号量测。

产品优势：

• 采用滨松24×122 / 14x58像素的背照式制冷型面阵CCD，其像素尺寸达到12µm×12µm / 24µm×24µm，最高光学解析度可达~0.1nm。
• 可更换式狭缝设计，兼顾解析度和灵敏度。
• 结构紧实，轻便适合系统整合。
• 软体具有时序测量，即时显示峰值波长和半高宽功能。
• 提供二次开发套件(SDK)。

规格表

型号	SR2000-TEC	SR1000-TEC
尺寸	190mm×120mm×66mm	190mm×120mm×66mm
重量	0.8 Kg	0.8 Kg
感测器	滨松 Hamamatsu S10141-1107S-01 背照式制冷型面阵CCD 2048×122像素，像素尺寸：12µm×12µm 波长范围 ：200nm-1100nm	滨松 Hamamatsu S10141-1107S-01 背照式制冷型面阵CCD 14×58像素，像素尺寸：24µm×24µm 波长范围 ：200nm-1100nm
A/D	18bit	18bit
信噪比	1000:1	1000:1
动态范围	100000：1	100000：1
积分时间	8ms-3600s	8ms-3600s
通讯介面	USB2.0(12Mbps) RS232(115200bps)	USB2.0(12Mbps) RS232(115200bps)
最低制冷温度	低于环境温度30℃（-10℃）	低于环境温度30℃（-10℃）
供电	5 VDC，2A	5 VDC，2A
光谱范围	由具体的光栅而定	由具体的光栅而定
解析度	最优~0.1nm（由光栅和狭缝共同决定）	最优~0.1nm（由光栅和狭缝共同决定）
触发方式	软体触发，硬体触发，同步触发	软体触发，硬体触发，同步触发
作业系统	Win XP, Win7,Win8, Win10, Win11	Win XP, Win7,Win8, Win10, Win11
光纤连接器	SMA905	SMA905
壳体固定孔位	底部4个M3×4螺纹孔，侧面2个M3×4螺纹孔	底部4个M3×4螺纹孔，侧面2个M3×4螺纹孔
工作温度（推荐温度）	5℃ -35℃（推荐温度25℃）	5℃ -35℃（推荐温度25℃）

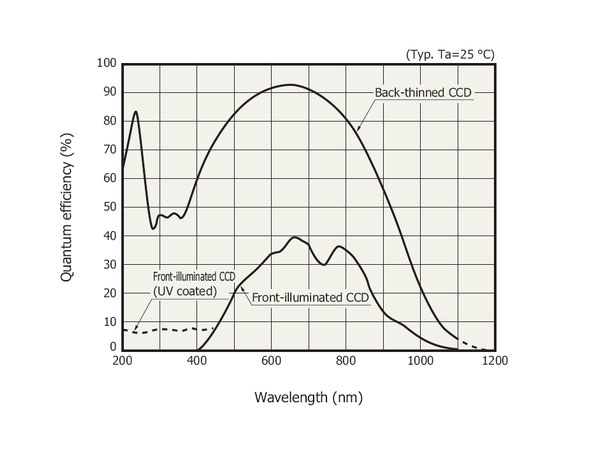

感测器效率曲线
